Приложение 3 к SWS 2 05 05 (217)

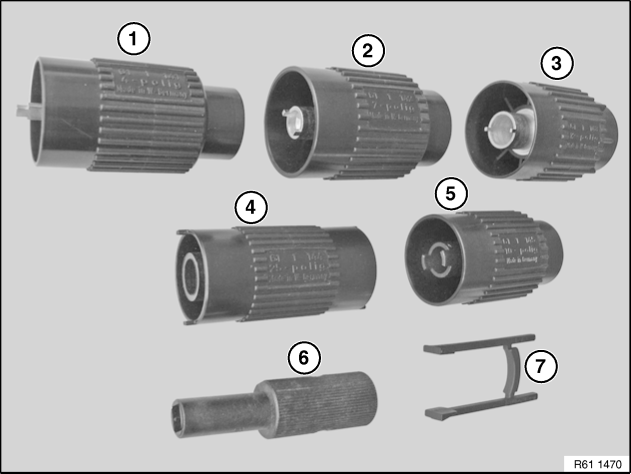

Комплектность приспособлений, которые больше не поставляются с набором 61 0 300.
Примечание:
Набор разблокирующих приспособлений 61 1 150 включает в себя различные приспособления для вторичных фиксаторов. При этом речь идет о приспособлениях для старых серий. Эти приспособления больше не входят в минимальный набор разблокирующих приспособлений (61 0 300). В дальнейшем возможен только заказ отдельных приспособлений по их номерам.

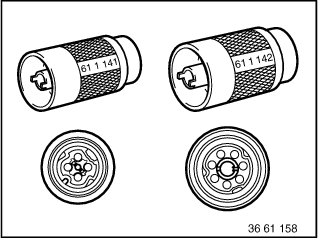

Поз. (1) и (2) разблокирующие приспособления для круглых штекерных колодок:

61 1 141 для 4-полюсных штекерных систем D 2,5

61 1 142 для 7-полюсных штекерных систем D 2,5

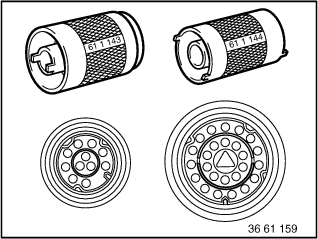

Поз. (3) и (4) разблокирующие приспособления для круглых штекерных колодок:

61 1 143 для 12-полюсных штекерных систем D 2,5

61 1 144 для 25-полюсных штекерных систем D 2,5

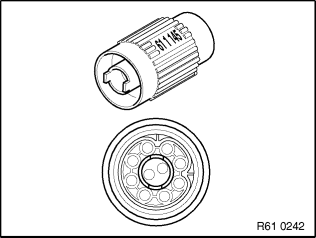

Поз. (5) разблокирующее приспособление для круглых штекерных колодок:
61 1 145 для 10-полюсных штекерных систем D 2,5

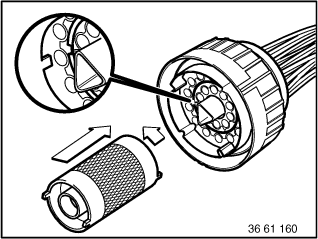

Пример использования при раскрытии вторичного фиксатора:

Круглая штекерная колодка

Вставьте разблокирующее приспособление в штекерный разъем со стороны подключения и поверните его влево прим. на 3 градуса, при необходимости предварительно осторожно снимите резиновую втулку.

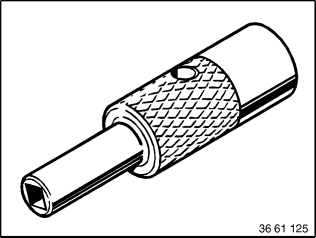

Поз. (6) торцевой ключ для индикаторных ламп:
61 1 138 Торцевой ключ для индикаторных ламп

Пример использования:

Насадите торцевой ключ 61 1 138 на патрон лампы, поверните ключ на 90° в направлении, указанном стрелкой, и выньте индикаторную лампу.

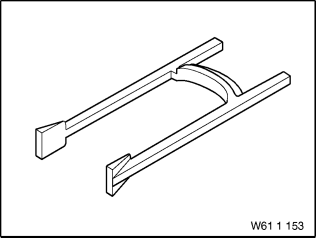

Поз. (7) приспособление для разблокировки фиксирующих язычков держателя реле:
61 1 153 Разблокирующее приспособление

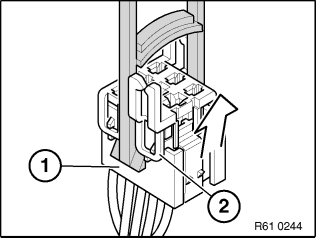

Пример использования:

Насадите разблокирующее приспособление 61 1 153 на держатель реле (1) и осторожно тяните его в направлении, указанном стрелкой, до разблокировки фиксирующих язычков.
