Приложение 2 к SWS 2 04 06 (293)
Позиция 1 = Обжим проводника Позиция 2 = Обжим изоляции |
С помощью приспособления 61 4 328 проводник обжимается в классической форме. Этот участок имеет важнейшее значение для проводимости. Только с помощью новых обжимных клещей (61 4 328 и 61 4 321) можно выдержать спецификации отдельных изготовителей контактов (напр. высоту и ширину обжима, герметичность и предел прочности при растяжении). Таким образом можно избежать переходного сопротивления и коррозионных повреждений.
Благодаря особой геометрии приспособления 61 4 328 можно обжимать различные формы контактов в зоне изолятора. Этот участок имеет большое значение для стабилизации между контактом и проводом. Усилия растяжения и перемещения в этой зоне минимизируются. Кроме того, в этой зоне фиксируется изоляция отдельных проводников, если обжимное приспособление подходит для этого.
Действия при работе с приспособлением 61 4 328 и использовании изоляции отдельных проводников (ELA):
Изоляция отдельных проводников специально используется в отсеках (напр. в моторном отсеке), где контакты необходимо защитить от влаги и загрязнения.
После проведения ремонтных работ (обжима или изменения разводки кабеля в разъеме) ELA необходимо абсолютно правильно вставить в соответствующий корпус.
Для установки контактов с ELA следует использовать вспомогательные приспособления, см. SI SWS2006-020506294, чтобы не порвать и не проколоть рабочие кромки уплотнения неподходящим инструментом (напр. отверткой).
Обжим ELA неподходящим инструментом может привести к сплющиванию ELA. Герметизация контакта при этом уже не обеспечивается.
|
Пример использования:

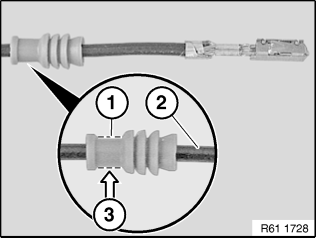

Предупреждение! В зависимости от канала корпуса и формы контакта соблюдайте направление установки ELA (1)! Вариант 1: Вариант 1 можно сравнить с заводским обжимом, за исключением того, что ELA не обжимается вместе с контактом. Наденьте ELA (1) на провод (2). Изоляция ELA должна быть обращена обжимаемой стороной (3) в сторону контакта. |
Вариант (2): Если канал корпуса или форма контакта не допускают вышеупомянутое направление установки ELA, то ELA (перед снятием изоляции) нужно надеть на провод в другом направлении. Сначала наденьте ELA (1) обжимаемой стороной (3) на провод (2). Снимите изоляцию и обожмите контакт, как описано ниже. |
|

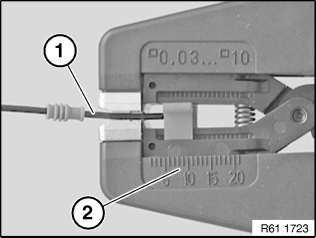

Примечание: Заранее установите соответствующую длину удаления изоляции на клещах для удаления изоляции. Снимите изоляцию с провода (1) клещами для удаления изоляции (2). Указания к новым клещам для удаления изоляции (номер для заказа 81 69 0 416 257) см. SI 08 05 06 259. |

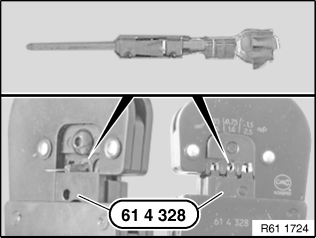

| Правильно вставьте контакт в приспособление 61 4 328. |

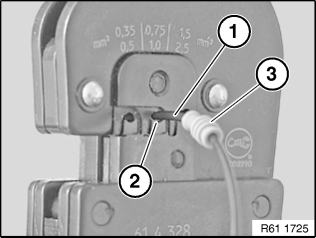

Вставьте оголенный провод (1) в контакт (2) и обожмите. Изоляцию ELA (3) нельзя обжимать приспособлением 61 4 328! |

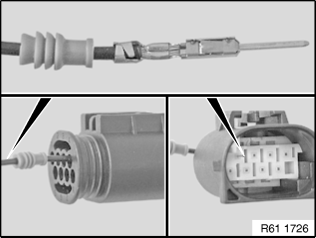

| Вставьте контакт в корпус до защелкивания. |

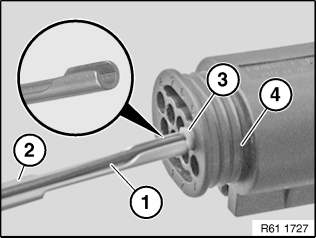

К варианту 1: С помощью подходящего приспособления (2) осторожно введите провод (1) с ELA (3) в корпус (4) до контакта. Изоляция ELA (3) должна войти в корпус (4) заподлицо. |

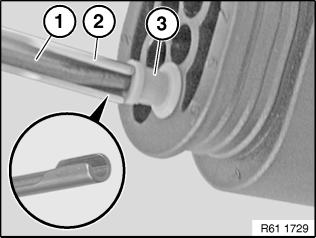

К варианту 2: Вставьте провод (1), ELA (3) и контакт с помощью приспособления (2) в корпус. С помощью приспособления (2) осторожно вдвиньте ELA до контакта. Если обжимаемая поверхность остается за пределами корпуса, то при необходимости ее можно зафиксировать изолентой. |
