Приложение 3 к SI 02 02 10 (622)
Отрезание провода

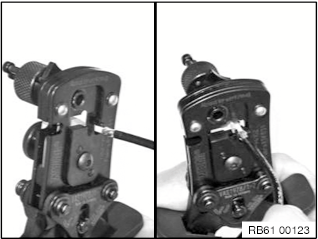

Открыть инструмент Вставить провод в отрезное приспособление Закрыть инструмент |
Снятие изоляции с экранированного провода

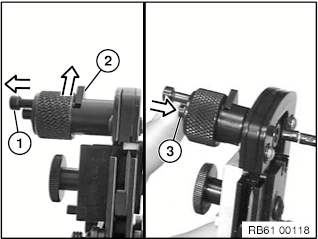

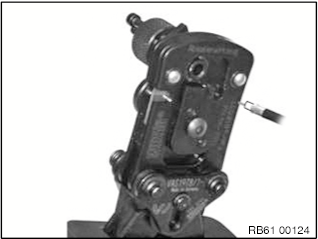

Вставить фиксирующий штифт (1) в поворотный режущий сегмент до упора Освободить держатель ножа, вытянув разблокировочный штифт (2) Следить за тем, чтобы нож (3) выскочил вверх! |

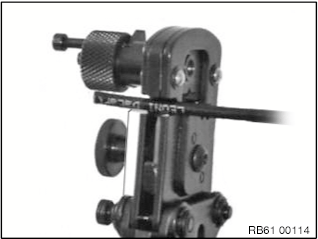

Вставить провод так, чтобы фиксирующий штифт (1) оказался в изображенном положении Вдавить держатель ножа (2) в ось поворотного режущего сегмента, чтобы держатель ножа защелкнулся |

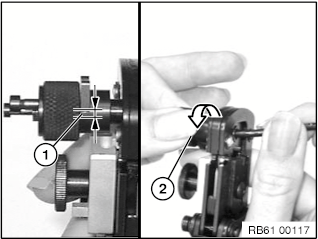

Держатель ножа в защелкнутом положении (1) Во избежание перекручивания нужно удерживать провод Повернуть поворотный режущий сегмент в направлении стрелки (2-3 оборота), пока вращение не станет ощутимо легче |

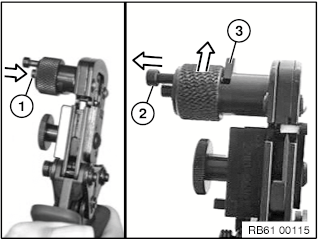

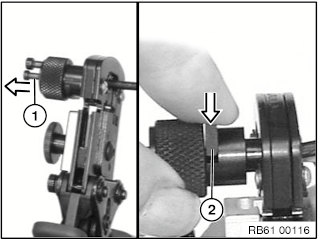

Освободить держатель ножа, вытянув разблокировочный штифт (1) Следить за тем, чтобы нож (2) выскочил вверх! Вдвинув выталкиватель (под разблокировочный штифт), вытяните провод из инструмента Убедиться, что в поворотном режущем сегменте нет остатков изоляции Снять экран провода снаружи инструмента |
Дополнительные операции при снятии изоляции с изогнутых штекеров

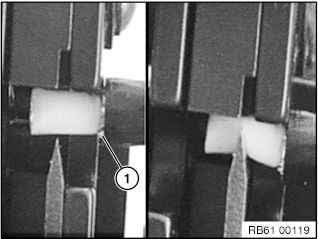

После снятия экрана еще раз вставит провод в отрезное приспособление Следить за тем, чтобы провод пролегал, как показано на рисунке (1) Укоротить диэлектрик, как показано на рисунке |
Снятие изоляции с внешней оболочки
Перед снятием изоляции с внешней оболочки и диэлектрика убедиться, что установлен нужный позиционер.
|
№ контакта BMW |
Блок для снятия изоляции № WEZAG |
Упор для снятия изоляции № WEZAG |
Упор для снятия изоляции Маркировка |
| 61.13-6 918 332.9 | 1780-66001 | 2780-66006 | A |
| 61.13-6 918 333.9 | A | ||
| 61.16-6 931 461.9 | B | ||
| 61.16-6 931 482.9 | B | ||
| 61.16-6 931 431.9 | 2780-66007 | C | |
| 6 938 662.2 | D |
Примечание:
Детали для ремонта контактов коаксиального кабеля см. иллюстрацию ETK 612638

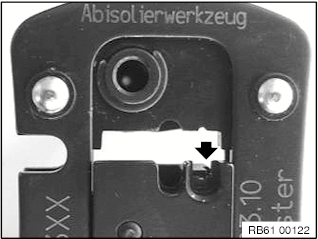

Для снятия изоляции с внешней оболочки использовать показанный вырез |

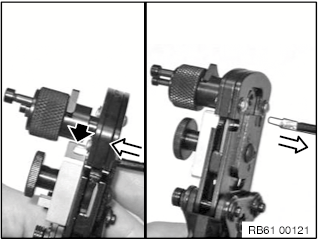

Вставить провод до упора Замкнуть зажимную цангу Вытянуть провод Открыть зажимную цангу |
Снятие изоляции с диэлектрика

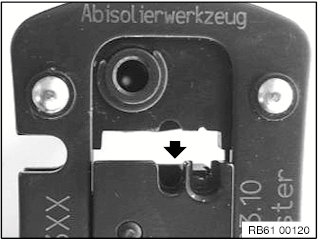

Для снятия изоляции с диэлектрика использовать показанный вырез |
Вложить проводник и подвинуть его к позиционеру Закрыть и разгрузить инструмент |
Вытянуть проводник |
