Приложение 1 к SWS 00 07 10 (644)

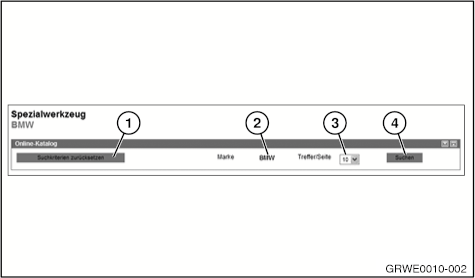

(1) Сброс критериев поиска

При нажатии этой кнопки все введенные критерии поиска удаляются.

(2) Марка

Показывает, под какой маркой автомобиля выполнен вход. Для поиска специальных инструментов для другой марки нужно вернуться на начальную страницу (см. выше) и выбрать нужную марку.

(3) Совпадений на страницу

Здесь можно выбрать количество найденных вариантов, отображаемое на одной странице - 10, 20 или 30.

(4) Поиск

При нажатии этой кнопки начнется поиск по введенным критериям.

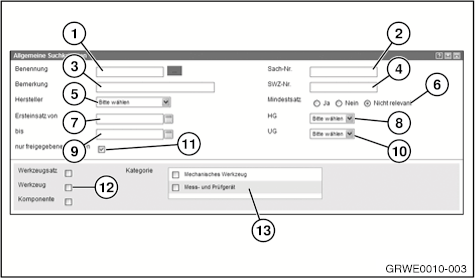

(1) Наименование

Здесь можно выполнить поиск по точному наименованию. Для поиска по наименованию нажмите кнопку «...» и выберите точное наименование из списка. Чтобы принять его, нажмите на значок в виде лупы в окне выбора.

(2) Артикульный номер

Это номер запчасти BMW. В сервисной информации и на этикетке BMW для специальных инструментов номер запчасти BMW уже указан. Здесь нужно ввести 7-значный конечный номер без пробелов.

(3) Примечание

Здесь часто описывается использование специального приспособления. Поиск здесь возможен и с помощью группового символа (*).

(4) Номер специального приспособления

На инструментах и в Руководствах по ремонту часто указывается и 6-значный номер специального приспособления. Здесь нужно ввести номер специального приспособления без пробелов.

(5) Изготовитель

Здесь можно выполнить поиск по изготовителю инструмента

Уведомление: Эта опция скоро исчезнет, поскольку не нужна.

(6) Минимальный комплект

Здесь можно ограничить поиск специальных инструментов минимальным комплектом.

(7) Начало первого использования

Здесь можно ввести дату предполагаемого начала первого использования специальных инструментов.

(8) Основная группа

Здесь можно ввести основную группу конструкции (напр. 00 - общее, 11 - двигатель, 61 - электрооборудование).

(9) Конец первого использования

Здесь можно ввести дату предполагаемого завершения первого использования специальных инструментов.

(10) Подгруппа

Здесь можно ввести подгруппу конструкции. В настоящее время не используется.

(11) показывать только рекомендованные инструменты

Здесь по умолчанию стоит галочка. Отображаются только специальные инструменты, имеющие статус «рекомендованный».

Если убрать галочку, то будут отображаться также заблокированные, отсутствующие или замененные специальные инструменты.

Уведомление: Если галочка снята, то обратите внимание на примечания в результатах поиска. В ближайшее время статус специальных инструментов будет отображаться в отдельной графе.

(12) Комплект приспособлений / инструмент / компоненты

В комплект приспособлений входит несколько инструментов. В настоящее время не используется.

Инструмент - это отдельная деталь (например, шпилька) или узел из нескольких компонентов (например, опрессовочное приспособление).

Компонент - это составная часть инструмента.

(13) Категория

Здесь можно ограничить поиск до механических инструментов или контрольно-измерительных приборов.

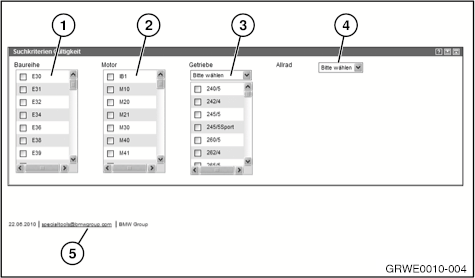

(1) Серия

Здесь можно выбрать одну или несколько серий. В случае с несколькими сериями используется логическая связь «ИЛИ».

(2) Двигатель

Здесь можно выбрать один или несколько двигателей. В случае с несколькими двигателями используется логическая связь «ИЛИ».

(3) КПП

В верхнем окне выбора есть два варианта «АКПП» или «МКПП».

В нижнем окне можно выбрать одну или несколько КПП. В случае с несколькими КПП используется логическая связь «ИЛИ».

(4) Полный привод

Здесь можно выбрать «Полный привод» или «Привод на одну ось». В настоящее время не используется.

(5) [email protected]

Электронный сервисный адрес для технических вопросов и вопросов по оформлению заказов на специальные приспособления.

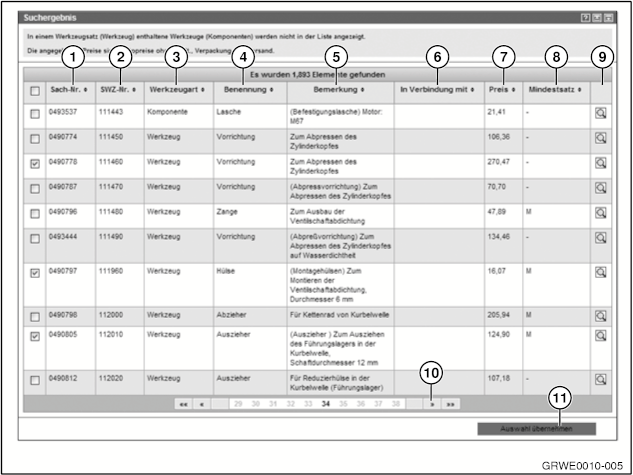

(1) Артикульный номер

Номер детали BMW.

(2) Номер специального приспособления

Отображается номер специального приспособления.

(3) Тип инструмента

Указывается тип - комплект приспособлений, инструмент или компонент.

(4) Наименование

Указывается наименование специального приспособления.

(5) Примечание

Указывается примечание к специальному приспособлению.

(6) В комбинации с

Указывается специальное приспособление, дополнительно необходимое для использования.

(7) Цена

Указывается цена специального приспособления на складе.

(8) Минимальный комплект

Указывается, если специальное приспособление относится к минимальному комплекту.

«M» означает минимальный комплект механического инструмента

«P» означает минимальный комплект КИП

(9) Подробности

Нажав на символ в виде лупы, можно увидеть подробности для данного специального приспособления.

(10) Элементы управления «Перелистывания»

С помощью двойных стрелок «<<» / «>>» можно перелистывать отдельные страницы вперед или назад.

С помощью четверных стрелок «<<<<» / «>>>>» можно переходить в начало или в конец результатов поиска.

С помощью цифр можно попасть прямо на нужные страницы.

(11) Подтвердить выбор

Эта функция перемещает выбранные специальные инструменты в отдельный список.

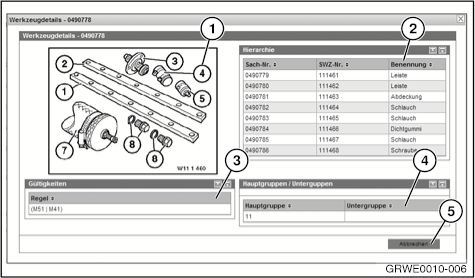

(1) Изображения

Здесь выводится изображение специального приспособления, если таковое имеется.

(2) Иерархия

Здесь отображаются компоненты инструмента, если таковые имеются.

(3) Предназначение

Здесь отображается использование специального приспособления для тех или иных серий, двигателей и КПП.

(4) Основные группы / подгруппы

Здесь отображается использование специального приспособления для тех или иных основных групп.

В настоящее время подгруппы не отображаются.

(5) Отменить

Эта кнопка служит для выхода из сведений об инструменте и возвращения в исходное окно.

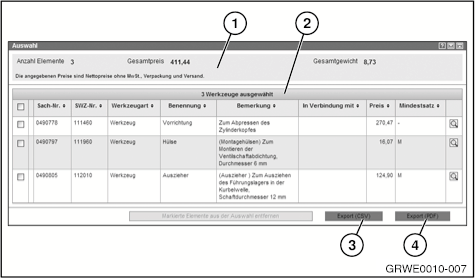

(1) Информационная строка

Здесь отображается такая информация, как количество элементов, общая цена и общий вес выбранных специальных инструментов.

(2) Список выбранного

Здесь еще раз отображается информация о выбранных специальных инструментах.

(3) Экспорт (CSV)

При нажатии этой кнопки генерируется файл CSV. Файл CSV можно открыть в Excel.

(4) Экспорт (PDF)

При нажатии этой кнопки генерируется файл PDF.
