Модуль группового пользования автомобилем

Модуль группового пользования автомобилем (CSM)

Модуль группового пользования автомобилем (CSM) является блоком управления с идентифицирующим устройством для личного и совместного пользования автомобилем.

При этом автомобили можно резервировать в режиме онлайн или арендовать спонтанно (горит зеленый светодиод на идентифицирующим устройстве).

Электронная противоугонная система в блоке управления Body Domain Controller (BDC) активируется с помощью K-CAN2 модуля группового пользования автомобилем (CSM). Для индикации используется центральный информационный дисплей, подключенный к головному устройству.

Для использования клиентов и в качестве помощи для не обученных водителей в модуле группового пользования автомобилем работаю приложения (ОС Android). Эти приложения выводят соответствующую индикацию для совместного пользования автомобилем. Настройки доступны с помощью контроллера (CON).

Для доступа к автомобилю и отключения электронной противоугонной системы через модуль группового пользования автомобилем (CSM) потребуется карта идентификации клиента.

Краткое описание узла

Модуль группового пользования автомобилем (CSM)

В модуль группового пользования автомобилем встроено 2 микроконтроллера.

Один микроконтроллер управляет следующими интерфейсами:

  • интерфейс шины CAN (Controller Area Network)
  • интерфейс шины LIN (Local Interconnect Network)
  • интерфейс ближней бесконтактной связи (= Near Field Communication NFC, идентифицирующее устройство)
  • интерфейс устройства считывания магнитной карты (= Radio Frequence Identification RFID, дополнительные карты)
  • интерфейс SIM-карты и антенны GSM (= Global Standard for Mobile Communication GSM, Subscriber Identity Module SIM)
  • интерфейс контакта 30 (преобразователь DC / DC)

Модуль группового пользования автомобилем закреплен на базовой плате в центральной консоли.

Дополнительные карты (заправка, парковка, зарядка.) вставляются в держатель в модуле группового пользования автомобилем и контролируются блоком управления CSM. Чтобы не путать дополнительные карты, на них клеятся наклейки (RFID с 125 кГц).

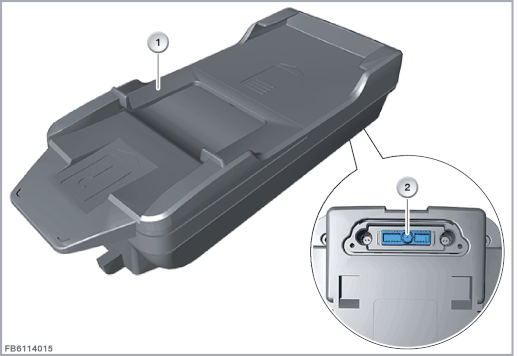

Обозначение Пояснение Обозначение Пояснение
1 Модуль группового пользования автомобилем (CSM) 2 18-полюсное штекерное соединение

Модуль группового пользования автомобилем - это усовершенствованная разработка со следующими характеристиками:

  • малое потребление тока покоя
  • стабильное онлайн-соединение
  • высокий стандарт безопасности
  • оптимизированное переоснащение
  • возможность сервисного обслуживания в торговой организации
  • серийное качество

Идентифицирующее устройство

На лобовом стекле со стороны водителя внутри наклеена наклейка пользователя автопарка.

На эту наклейку наклеено идентифицирующее устройство.

Модуль группового пользования автомобилем (CSM) по шине LIN подключен к идентифицирующему устройству. Идентифицирующее устройство подключено с помощью 4-полюсного штекерного соединения.

В идентифицирующем устройстве имеется 3 светодиода (красный, желтый и зеленый), отображающие статус совместного пользования автомобилем.

Для доступа к автомобилю и отключения электронной противоугонной системы через модуль группового пользования автомобилем (CSM) потребуется карта идентификации клиента. Эту карту необходимо удерживать перед идентифицирующим устройством.

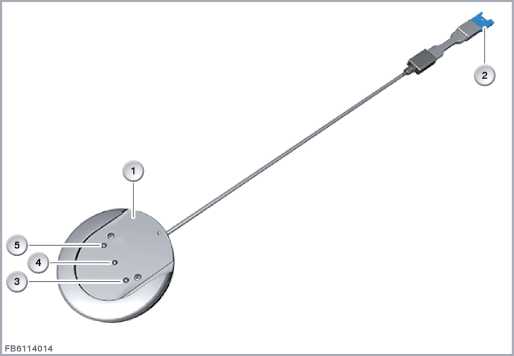

Обозначение Пояснение Обозначение Пояснение
1 Идентифицирующее устройство 2 4-полюсное штекерное соединение
3 Красный светодиод 4 Желтый светодиод
5 Зеленый светодиод

Системные функции

поведение автомобиля

Автомобиль активирован:

Принимаются сообщения по шине CAN. Активна связь по шине CAN. Модуль группового пользования автомобилем активируется через K-CAN2.

Причины, по которым автомобиль удерживается в активном состоянии:

  • При приеме лог-файлов модуль группового пользования автомобилем (CSM) удерживает автомобиль в активном состоянии (сообщение по шине). Если необходимо, запрашивается продление контакта 30B (инерционная фаза работы).
  • Ткущие телефонные разговоры по горячей линии по поводу совместного пользования автомобилем.
  • Подтверждение контроллера (CON).

Автомобиль находится в состоянии покоя

Сообщения по шине CAN не принимаются. Блок управления CSM больше не принимает участие в обмене данными по шине CAN. Если автомобиль находится в состоянии покоя, связь с помощью онлайн-соединения возможна.

Причины, по которым автомобиль переводится в активное состояние:

  • Аутентификация через идентифицирующее устройство.
  • Специфические онлайн-службы, например, приветствие клиента мигающими светодиодами на идентифицирующем устройстве.

Функциональное сетевое соединение модуля группового пользования автомобилем (CSM)

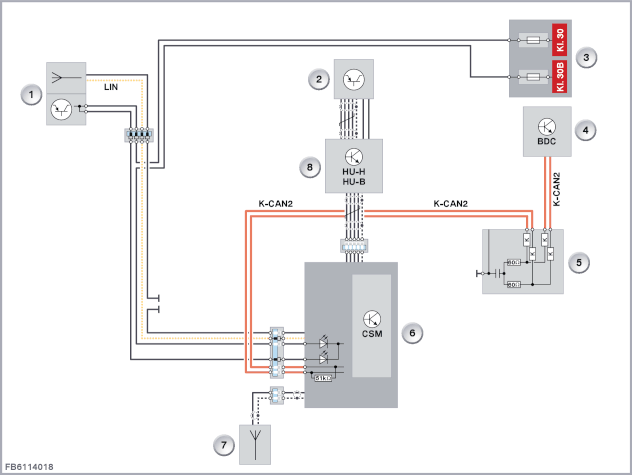

На следующем рисунке представлена функциональная объединенная схема.

НапримерF56

Обозначение Пояснение Обозначение Пояснение
1 Идентифицирующее устройство 2 Центральный информационный дисплей
3 Токораспределитель 4 Контроллер Body Domain (BDC)
5 Терминатор шины CAN 6 Базовая плата с модулем группового пользования автомобилем (CSM)
7 Антенна на крыше 8 Головное устройство (HU-H, HU-B)

Указания для службы сервиса

Общие указания

Примечание!

Для разблокировки модуля группового пользования автомобилем предусмотрено специальное приспособление.

Для ввода в эксплуатацию или для отключения совместного пользования автомобилем см. соответствующее руководство по установке (Aftersales Assistance Portal ASAP).

Указания по программированию

Примечание!

После программирования блока управления CSM автомобилю потребуется доступ к сети мобильной связи GSM. При этом загружаются дополнительные данные владельца автопарка (например, DriveNow). Для этого лучше всего, чтобы автомобиль находился на открытом пространстве.
