34 32 980Замена тормозного шланга левого или правого заднего тормозного механизма
Высоковольтная система - опасно для жизни!
|
|

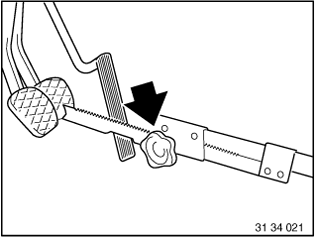

| Полностью выжать педаль тормоза и зафиксировать ее упором. Упор для педали разрешается отпустить только после присоединения трубопроводов тормозного привода. При открывании трубопроводов тормозной системы это предотвращает вытекание тормозной жидкости из расширительного бачка и попадание в устройство воздуха. |

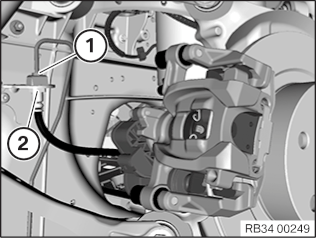

| Отсоединить тормозной шланг от тормозного трубопровода (1). Придерживать тормозной шланг за четырехгранник (2), чтобы соединительная деталь не проворачивалась в уголке крепления. Проследить за тем, чтобы шланг не перекручивался и ни в коем случае не соприкасался с деталями кузова. Момент затяжки 34 32 1AZ. |
| Отсоединить тормозной шланг от суппорта (1) тормоза. Момент затяжки 34 32 3AZ. |
Сначала подсоединить тормозной шланг к суппорту тормоза. Вставить тормозной трубопровод в скобу крепления и завернуть гайку его крепления к трубопроводу. |
