61 35 179Снятие и установка (замена) датчика дождя/наружного освещения и датчика запотевания
| Снятие: |

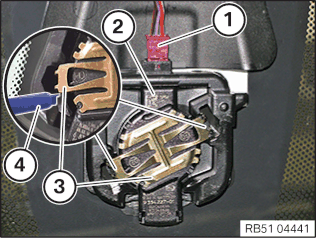

Отсоединить разъем (1). Расфиксировать датчик дождя/света/солнца и датчик запотевания (2) на упругой пластине (3). Для этого сжать упругую пластину (3) с обеих сторон, вставить сбоку отвертку (4) и приподнять защелку. Опасность повреждения! После открытия блокирующего устройства подождать ок. 30 минут при температуре 20 °C до снятия напряжения с силиконовой поверхности. |

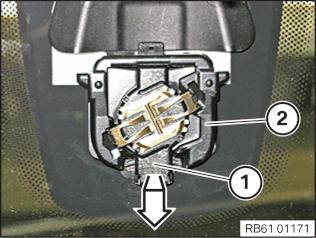

| Медленно вытянуть датчик дождя/света/солнца и датчик запотевания (1) в направлении, указанном стрелкой, с держателя (2). При замене лобового стекла датчик дождя/света/солнца и датчик запотевания (1) переустановить лишь после демонтажа лобового стекла. Медленно вытащить датчик дождя/света/солнца и датчик запотевания (1) и одновременно снаружи контролировать отсоединение силиконовой поверхности. Покрытая силиконом поверхность должна отделяться от лобового стекла равномерно, в противном случае уменьшить скорость стягивания. |

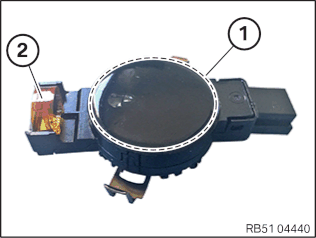

Опасность повреждения! Покрытой силиконом поверхности (1) и печатная платы (2) датчика дождя/света/солнца и запотевания нельзя касаться, она не должна иметь повреждений! Заменить поврежденную гелевую подушку. При замене лобового стекла сразу же после демонтажа вставить датчик дождя/света/солнца и датчик запотевания в новое лобовое стекло! |

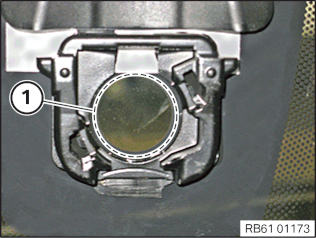

Опасность повреждения! Не прикасаться и не допускать повреждения поверхности (1) на лобовом стекле! На поверхности (1) могут оставаться легко удаляемые остатки разделительного масла от датчика дождя/света/солнца и запотевания. Это не является повреждением датчика дождя/света/солнца и запотевания. Удалить все остатки разделительного масла внутри и снаружи поверхности (1). |
| При замене: |
| Тщательно очистить лобовое стекло в зоне контакта (1) с датчиком дождя/света/солнца и запотевания! Удалить все остатки силикона и разделительного масла! |

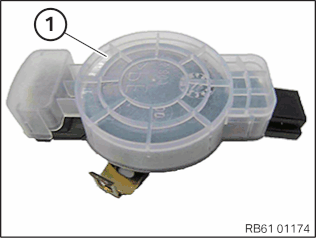

| Снять защитную крышку (1) с нового датчика дождя/света/солнца и датчика запотевания. |
Покрытой силиконом поверхности (1) и печатная платы (2) датчика дождя/света/солнца и запотевания нельзя касаться, она не должна иметь повреждений! |
| Установка: |
Опасность повреждения: Покрытой силиконом поверхности датчика дождя/света/солнца и датчика запотевания нельзя касаться, она не должна иметь повреждений! Вставить датчик дождя/света/солнца и датчик запотевания (1) в направлении, указанном стрелкой, в держатель (2). |

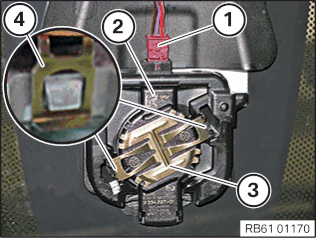

Подсоединять разъем (1) только после фиксации датчика дождя/света/солнца и датчика запотевания. Прижать датчик дождя/света/солнца и датчик запотевания (2) к упругой пластине (3) посередине. Для фиксации последовательно прижать обе зажимные пластины (4) на каждой стороне. Подключить разъем (1) к датчику дождя/света/солнца и к датчику запотевания (2). |

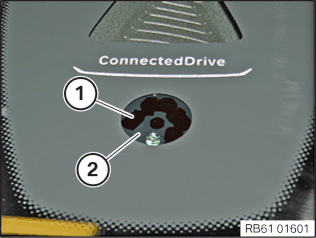

Видимые затемнения (1 и 2) не являются включениями воздуха, а показывают оптический элемент датчика. Видимые затемнения (1 и 2) не являются признаками ограничения функций. |
|
|
