41 51 040Снятие и установка/замена наружной облицовки передней левой или правой двери
Соблюдать порядок работ категории ремонта 1! Соблюдать указания в Общих замечаниях по кузову. |
Необходимые подготовительные операции:
|
Требуются следующие новые кузовные запчасти (см. электронный каталог запчастей): (1) зажим, количество: 7 |
| Снятие |

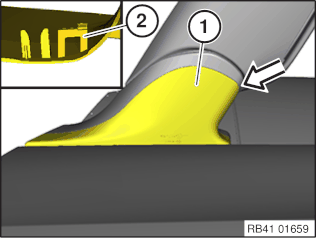

| Освободить защитную накладку (1) наружного зеркала заднего вида из фиксаторов (2) и снять ее. Фиксатор (2) должен быть в наличии и не иметь повреждений. |

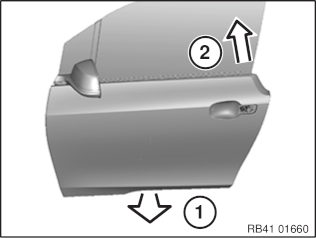

(1) Отсоединить сильным рывком наружу наружную облицовку двери на нижней стороне. (2) Затем наружную облицовку двери в районе ручки двери потянуть вверх и снять. |

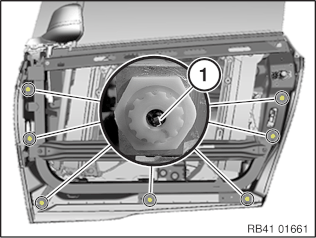

| Удалить зажим (1) из регулировочных элементов. Регулировочные элементы уже отрегулированы. Не крутить регулировочные элементы. При необходимости отрегулировать наружную облицовку двери. |

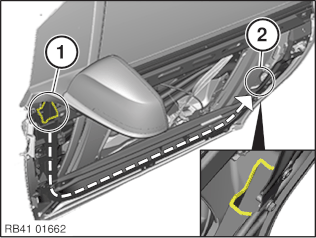

| При необходимости остатки зажимов продуйте сжатым воздухом с верхнего отверстия (1) в нижнее отверстие (2) каркаса двери. |
| Подготовка новой детали |

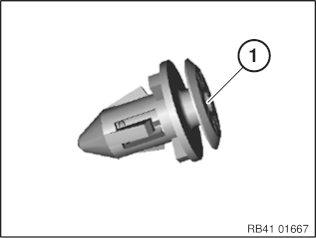

| Установить новые зажимы в наружную облицовку двери. |

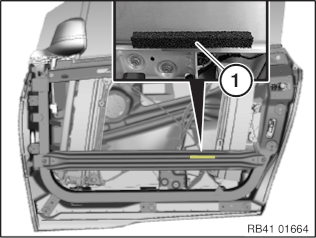

| Обратить внимание на поролоновую подложку (1). При необходимости поролоновую подложку заменить. Отсутствие поролоновой подложки приводит к возникновению стука. |
| Установка |

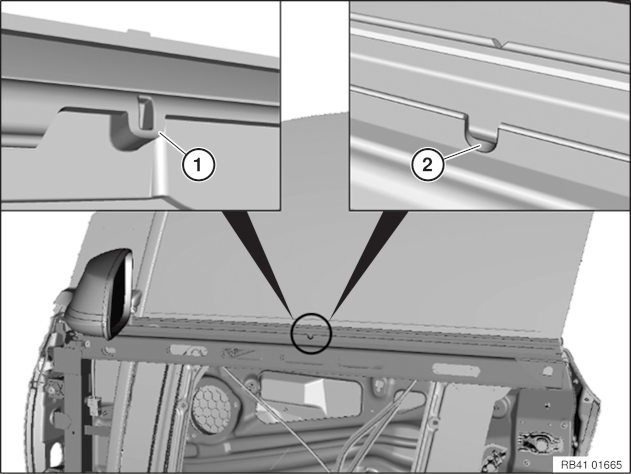

| Указание: Во время установки центровой шаблон (1) наружной облицовки двери должен подходить в выемку (2) оконной рамы двери. |
|

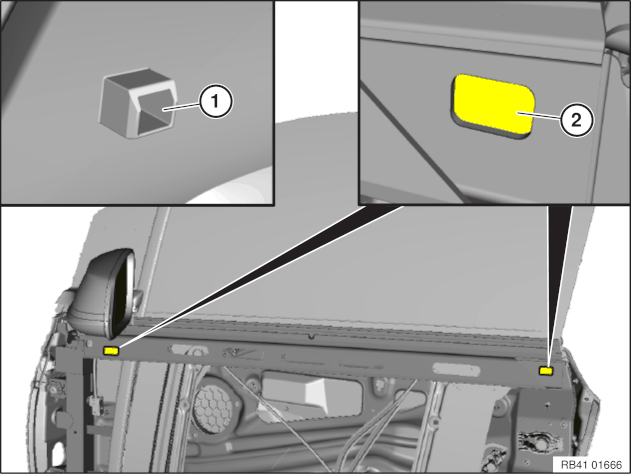

Указание:
При монтаже вспомогательные элементы позиционирования (1) должны входить в отверстия (2) на раме двери. Работы по установке наружной облицовки двери производятся в обратной последовательности. |
