41 51 050Регулировка наружной облицовки левой или правой передней двери
|
Необходимые приспособления: |
Соблюдать порядок работ категории ремонта 1! Соблюдать указания в Общих замечаниях по кузову. |

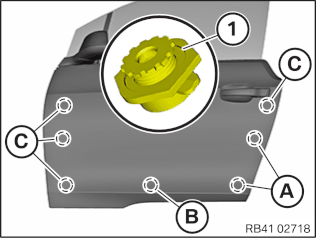

При помощи регулировочного элемента (1) регулируется выступ сверху и снизу до переднего крыла либо задней двери. Регулировочные элементы в области (A) доступны при помощи накладок. Для регулировочных работ в области (B и C) следует демонтировать щиток двери. Идеальное положение, см. величину зазора. Опасность повреждения! Регулировочные элементы (1) могут быть повернуты максимум на 4 оборота или на 6 мм от минимальной настройки. В области (B), в зависимости от конструктивного уровня, может устанавливаться крепежный элемент вместо регулировочного элемента. Если в области (B) необходимы регулировочные работы, то крепежный элемент может быть заменен регулировочным элементом. Крепежный элемент заменяется только c демонтированной наружной облицовкой. |

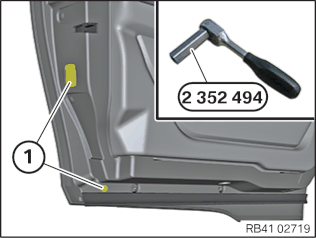

Регулировочный элемент области A: Снять кожухи (1). Провернуть регулировочные элементы с помощью специального приспособления 2 352 494 или 2 408 752 до достижения корректной величины зазора. |

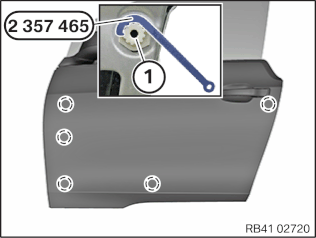

Регулировочные элементы области B и C: Снять щиток двери. Навесить дверь на транспортное средство. Продеть специальный инструмент 2 357 465 на регулировочные элементы между наружной облицовкой двери и дверью. Провернуть регулировочные элементы до достижения корректной величины зазора. |
