51 71 412Снятие и установка / замена заднего спойлера

Необходимые приспособления:

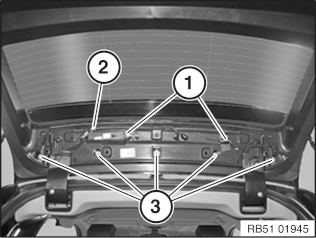

Расфиксировать и разъединить штекерные соединения (1).

Расфиксировать и отсоединить шлангопровод (2).

Отвернуть гайки (3).

Момент затяжки  51 71 1AZ.

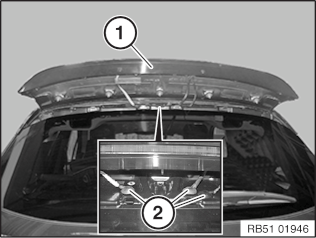

Задний спойлер (1) слегка оттянуть назад и приподнять.

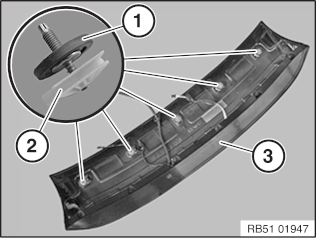

Снять втулки (2) с крышки багажника.

Обратить внимание на правильность положения втулок (2).

Уплотняемая поверхность (1) регулировочных элементов (2) не должна иметь повреждений.

При замене

Переставить дополнительный фонарь стоп-сигнала (3).

Регулировка заднего спойлера:

Соблюдать величину зазоров.

Недомер заднего спойлера до крыши замерить специальным приспособлением 51 0 010

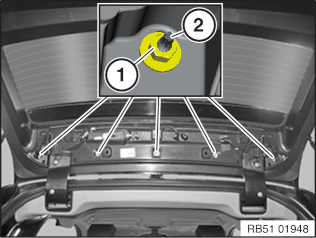

При необходимости ослабить гайки (1) и отрегулировать положение заднего спойлера регулировочными винтами (2)

Момент затяжки 51 71 1AZ.
