63 25 003Снятие и установка / замена дополнительного фонаря стоп-сигнала

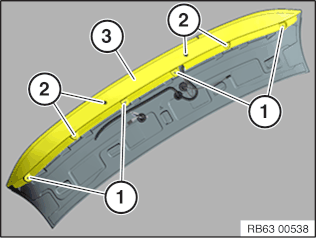

Вынуть насечные заклепки (1).

Вывернуть винты (2).

Момент затяжки 63 25 1AZ.

Снять защитную накладку (3).

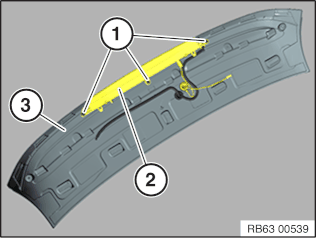

Вывернуть винты (1).

Момент затяжки 63 25 1AZ.

Снять дополнительный фонарь стоп-сигнала (2) с заднего спойлера (3).

При замене:

Переустановить форсунку стеклоомывателя заднего стекла

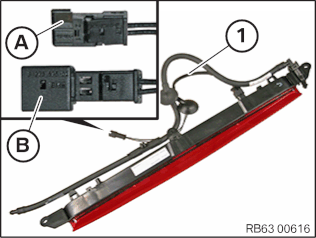

Начиная с конструктивного уровня 03/2014, переходный кабель (1) устанавливается в дополнительном фонаре стоп-сигнала с разъёмом (A), а жгут проводов в автомобиле соответственно со втулкой (B).

До конструктивного уровня 03/2014 переходный кабель (1) устанавливается в дополнительном фонаре стоп-сигнала со втулкой (B), а жгут проводов устанавливается в автомобиле соответственно с разъёмом (A).

При замене дополнительного фонаря стоп-сигнала до конструктивного уровня 03/2014 продолжать использовать переходный кабель.

При нарушениях функционирования из-за старого переходного кабеля (1) новая деталь используется с 03/2014, но в данном случае (A) штыревые контакты и корпус штырей (6 925 626) необходимо заменить на (B) гнездовые контакты и корпус гнезда (8 373 575).

Также см. специальные приспособления для ремонта жгута проводов.
