Приложение 1 к SWS 2 04 06 (293)

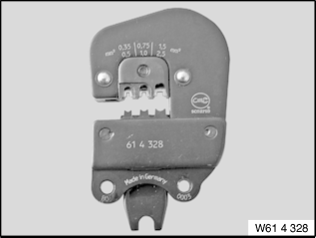

Универсальная обжимная головка Номер для заказа: 61 4 328 Характеристики:
|

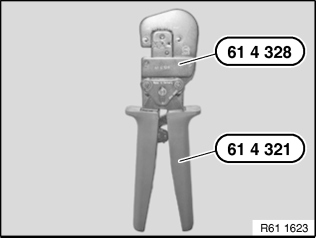

Универсальная обжимная головка 61 4 328 используется в комбинации с клещами 61 4 321. Клещи 61 4 321 поставлялись с приспособлением 61 4 320 в рамках акции (минимальный комплект приспособлений). Примечание: Монтаж и использование подробно описаны в прилагаемом руководстве по эксплуатации. |
Универсальная обжимная головка не предназначена для обжима изоляции отдельных проводников (ELA). Для каждого типа контакта, сечения провода и ELA по идее потребовался бы отдельный профиль. Однако чтобы можно было правильно обжимать и эти контакты, в главе ”Действия при работе с приспособлением 61 4 328 и использовании ELA”, приведено соответствующее решение, см. Приложение 2.
Обжим контактов c ELA с помощью съемных губок подробно описан в качестве примера в Сервисной информации 02 02 05 194 Приложение 2 .
В настоящее время в программу поставки включены следующие приспособления для обжима контактов с ELA:
- Приспособления 61 0 210 и 61 0 220
- Приспособление 61 0 230

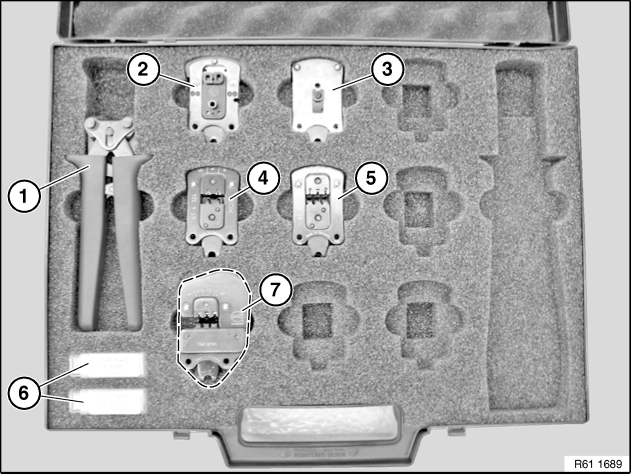

Универсальная обжимная головка 61 4 328 хранится в чемодане 61 4 320.
Вкладыш из пеноматериала необходимо обработать подходящим ножом по контуру обжимной головки (7).
Содержание приспособления 61 4 320:
- 1 Клещи без обжимной головки (61 4 321); базовая рукоятка для обжимных головок
- 2 Обжимная головка для обрезки и снятия изоляции оптоволоконного кабеля 61 4 322)
- 3 Обжимная головка для обжима контактов оптоволоконного кабеля (61 4 323)
- 4 Обжимная головка для обжима контактов MQS (61 4 324)
- 5 Обжимная головка для обжима контактов MPQ (61 4 325)
- 6 Запасной нож (61 4 326 и 61 4 327)
- 7 Универсальная обжимная головка (61 4 328)
