51 31 011Замена лобового стекла

Необходимые приспособления:

Внимание!

Следующие указания являются основополагающими для данного руководства по ремонту и должны неукоснительно соблюдаться:
Снятие выполняется при помощи системы Spider.
Требуются следующие новые детали/расходные материалы (получение в службе поставки запчастей BMW Group).
Материал Количество
Лобовое стекло 1
Кожух лобового стекла 1
Водосток левый и правый 1
Проставочный буфер 5x5x20 мм 6
Ремонтный комплект большой 1
Sika Aktivator 205 (для кожуха лобового стекла) 1
Полоска пенорезины 1
Необходимые подготовительные работы:
Снятие:

В зависимости от исполнения:

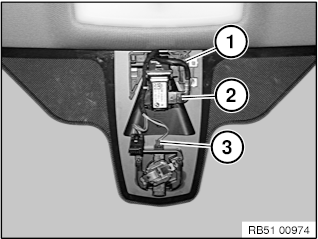

Отсоединить разъемы (1-3).

Дождя/света/солнца и датчик запотевания переустановить лишь после демонтажа лобового стекла.

Снять камеру.

Указание:

Оборванные с лобового стекла кабели не припаивать снова. Лобовое стекло необходимо заменить.


Внимание!

При разрезании на этом участке не допускать повреждения проводов!
Внимание!

Обклеить кузов вокруг места введения проволоки текстильной липкой лентой.

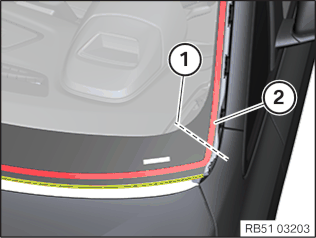

Протолкнуть шнур по линии (1) изнутри сквозь полоску клея (2).

Вырезать лобовое стекло.
Снять датчик интенсивности дождя/наружного освещения/запотевания и сразу же установить на новое лобовое стекло.
Установка:
Установка проставочных буферов: Внимание!

Во избежание повреждения лобового стекла и шума, создаваемого потоком воздуха, ставятся проставочные буферы.

Полностью удалить остатки старых буферов и точно разметить места установки новых.

Установить новые проставочные буферы по центру на выштампованных отметках и приклеить.

Соблюдать указания по склеиванию деталей липкой лентой!

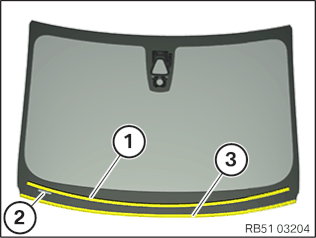

Наклеить полоску пенорезины (1) на лобовое стекло над смотровым окном для идентификационного номера автомобиля (2) параллельно планке (3).

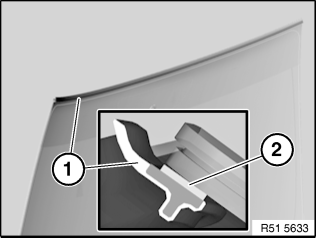

Выполнить монтаж кожуха/резиновой окантовки (1) лобового стекла.

Обработать место наклеивания средством Sika Aktivator 205.

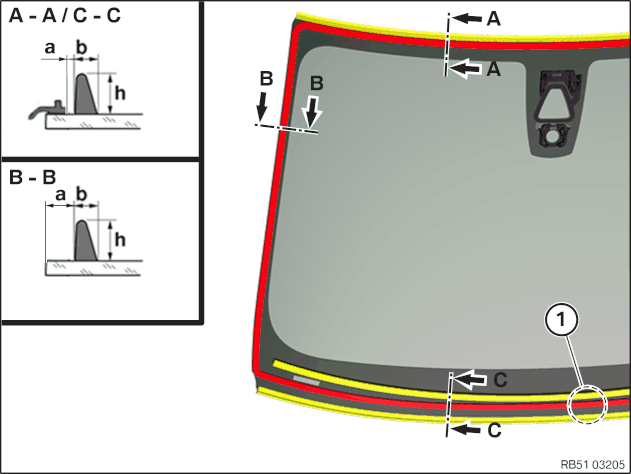

Схема вклеивания лобового стекла:

Линия A - A B - B C - C
a [мм] = слой клея 2 ±2 3 ±1 32 ±2
b [мм] = ширина полоски клея 8 ±1
h [мм] = высота полоски клея 12 ±1

Выполнить стык полоски клея в месте (1).

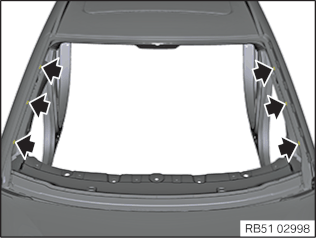

Подготовка кузова и лобового стекла .

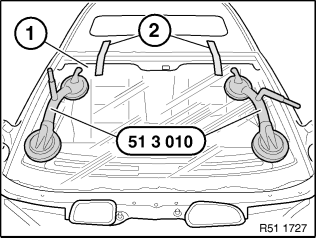

Лобовое стекло (1) с помощью сифона (51 3 010) осторожно:
  • вставить снизу под капот,
  • вставить сверху,
  • выровнять симметрично по бокам,
  • отжать вверх до тех пор, пока уплотнение не будет равномерно прилегать к поверхности крыши,
  • зафиксировать лобовое стекло в этом положении в верхней части двумя полосками (2) желтой полимерной липкой ленты.

Величина зазора лобового стекла:

Во избежание шума, создаваемого потоком воздуха, лобовое стекло (1) должно быть утоплено относительно наружной облицовки (2) крыши.

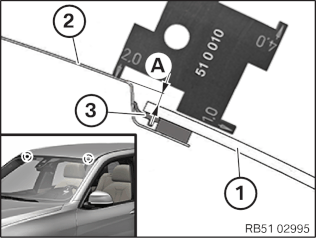

Измерить недомер (A) слева и справа с помощью специального приспособления 51 0 010 .

Резиновая окантовка (3) должна равномерно и параллельно прилегать к наружной облицовке (2) крыши.

(A) = 3 ±1 мм

В зависимости от исполнения:

Подсоединить разъемы (1–3).

Установить камеру.

Только для варианта исполнения с системами поддержки водителя на базе видеокамеры:

Выполнить калибровку камеры с помощью диагностической системы.

Подменю сервисных функций:

  • Система поддержки водителя
    • Системы поддержки водителя на базе видеокамеры
      • Калибровка систем поддержки водителя на базе видеокамеры
Необходимые дополнительные работы:
