41 23 502Замена середины дуги крыши (наружная облицовка крыши снята) (CFK — до 11/15)
| Соблюдать указания в Общих замечаниях по кузову. |
Соблюдать порядок работ (категории ремонта 2)! |
Требуются следующие детали кузова (см. электронный каталог запчастей ETK):
Требуются следующие расходные материалы:
|
| Снятие: |

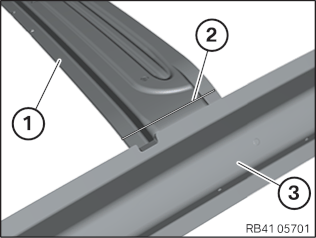

Зафиксировать дугу крыши (1) от падения. Отпилить дугу крыши (1) с обеих сторон автомобиля вдоль линии (2). Снять дугу крыши (1). Опасность повреждения! Не допускать повреждения каркаса крыши (3) при пилении. |

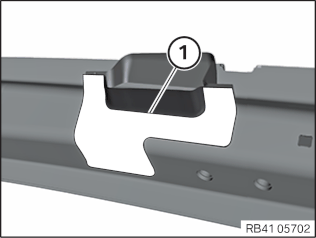

Обратить внимание на порядок операций при обработке углепластиковых деталей. Отсоединять только внешнюю деталь! Зашлифовать приклеиваемый фланец в местах (1). Повторить этап работы с правой стороны. |

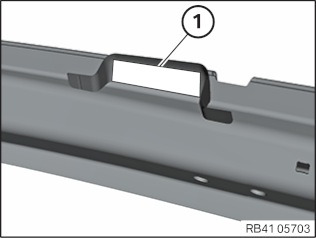

Обратить внимание на порядок операций при обработке углепластиковых деталей. Отсоединять только внешнюю деталь! Зашлифовать приклеиваемый фланец на участке (1). Повторить этап работы с правой стороны. |
| Подготовка: |

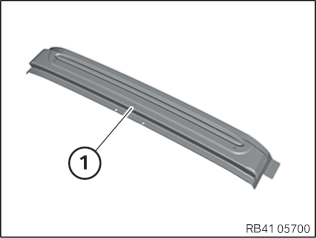

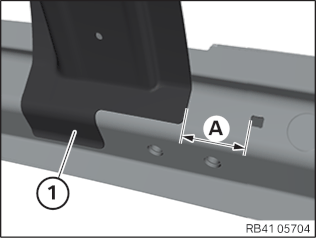

Подгоните дугу крыши (1) согласно размеру a. Размер a=49 мм за четырехгранным отверстием. Отметить установочное положение дуги крыши (1) липкой лентой. Подготовьте склеиваемые поверхности на автомобиле (новая деталь из CFK). |

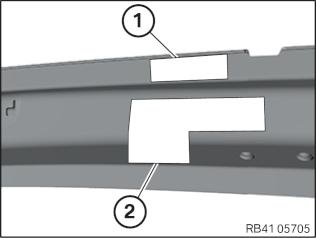

Не прикасаться к склеиваемым поверхностям. Наклейте в области (1) две распорки. Наклейте в области (2) пять распорок. |
| Установка: |

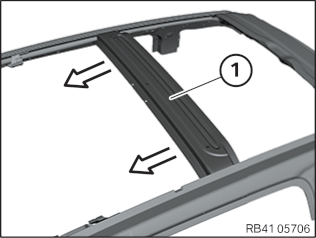

Нанести клей K2 на склеиваемые поверхности. Вставьте дугу крыши (1) сзади до маркировки. Зафиксировать дугу крыши (1) с помощью цангового зажима. Удалить излишки клея. Чистящие средства, содержащие растворители, не использовать. |
